Un RX pour antivol HF de poche

C’est un petit récepteur UHF qui reçoit le signal émis par l’émetteur (pour ce dernier voir l’article précédent) : tant qu’ils sont proches, tout va bien et le récepteur reste silencieux ; mais si on les éloigne, le buzzer associé à ce dernier se met à hurler et nous avertit de l’événement !

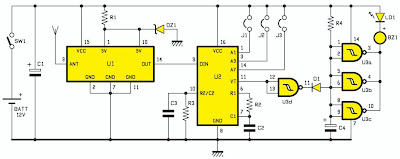

Figure 1 : Schéma électrique du RX pour système antivol à la tire.

Ce récepteur est donc à utiliser avec le petit émetteur UHF 433,92 MHz afin de réaliser un système antivol à la tire ou anti éloignement HF.
La construction du RX ne vous posera pas plus de problème si vous apportez du soin à votre travail.
C’est un montage également dédié aux débutants. La figure 1 réprésentant le schéma et la liste des composants permettront à tout le monde de ne pas se tromper.
Tous les composants nécessaires sont là encore disponibles auprès de certains annonceurs de la revue.

Figure 2 : Photo d’un des prototypes de la platine du RX pour système antivol à la tire.

Le module hybride récepteur peut être soudé directement dans les trous du circuit imprimé ou alors inséré dans une barrette femelle. Les circuits intégrés sont montés sur supports. La pile 12 V est fixée par ses électrodes soudées au ci. L’antenne UHF est un simple morceau de fil de cuivre isolé de 17 cm. Les petits dimensions de ce RX vous permettront toute la discrétion voulue.


Liste des composants ET587RX
R1 ...... 680 Ω
R2 ...... 390 kΩ
R3 ...... 220 kΩ
R4 ...... 2,2 MΩ
C1 ...... 22 μF 35 V électrolytique
C2 ...... 330 nF 63 V polyester
C3 ...... 10 nF 250 V polyester
C4 ...... 10 μF 100 V électrolytique
D1 ...... 1N4148
DZ1 ..... zener 5,1 V 1/2 W
LD1 ..... LED 3 mm rouge
BZ1 ..... buzzer avec électronique
U1 ...... RF290-433
U2 ...... MC145028
U3 ...... 4093
SW1 ..... inverseur à glissière

Divers :
1 support 2 x 8 broches
1 support 2 x 7 broches
3 cavaliers à 2 broches
1 barrette femelle/mâle à 15 trous/ broches pour le module hybride
1 paire de clips pour pile 12 V pour circuit imprimé
