Un convertisseur de tension 12 V positif / 8-9 V négatif à base de circuit intégré NE555



Vous disposez souvent d’une tension de 12 V positive mais vous pouvez avoir à alimenter un appareil en 8 ou 9 V négatif ; dans ce cas, si vous ne voulez pas utiliser des piles externes, vous pouvez obtenir cette tension négative en réalisant le circuit dont la figure 1 donne le schéma électrique .
Ici le NE555 est monté en multivibrateur astable oscillant à une fréquence d’environ 3 kHz.
DS1 et DS2, reliées à la broche 3, chargent le condensateur électrolytique C5 placé en sortie avec une tension négative.
Pour calculer la fréquence de travail, nous pouvons utiliser la formule :

F en Hz = (1 440 : C1) : (R1 + R2 + R2)

R étant en k et C en μF ; la constante 1 440 est fournie par le constructeur du circuit intégré.
La valeur de la tension de sortie prélevable dépend du courant consommé par le circuit à alimenter :

courant maximum 14 mA : 8,0 V en sortie
courant maximum 10 mA : 9,0 V en sortie

Attention, au cours du montage respectez bien la polarité des trois condensateurs électrolytiques C3 - C4 - C5, ainsi que celle de DS1 et DS2.

Figure 1 : Schéma électrique du convertisseur de tension 12 V positif / 8-9 V négatif.

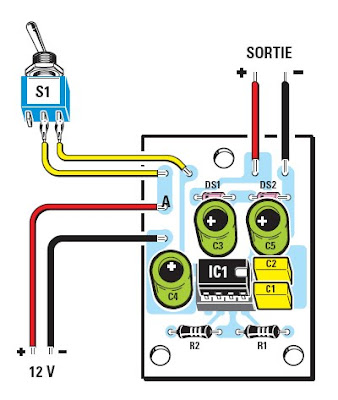

Figure 2 : Schéma d’implantation des composants de la platine du convertisseur de tension 12 V positif / 8-9 V négatif. Attention à la polarité des DS1 et DS2 (bagues vers la gauche).

Figure 3 : Dessin à l’echelle 1 du circuit imprimé double face

Liste des composants
R1 ...... 3,3 kΩ
R2 ...... 22 kΩ
C1 ...... 0,01 μF (10 nF) polyester
C2 ...... 10 nF polyester
C3 ...... 47 μF électrolytique
C4 ...... 47 μF électrolytique
C5 ...... 47 μF électrolytique
DS1 ..... 1N4148
DS2 ..... 1N4148
IC1 ..... NE555
S1 ...... interrupteur à levier
