Un convertisseur élévateur de tension à base de circuit intégré NE555



Avec le schéma électrique de la figure 1, il est possible de prélever à la sortie du circuit une tension supérieure à la tension d’alimentation du NE555.
Ce circuit peut être fort utile pour l’alimentation de préamplificateurs ou pour alimenter de petits relais réclamant des tensions de 18 à 22 V.
Ici aussi le NE555 est monté en multivibrateur astable et il oscille à une fréquence de 3 kHz environ. Pour calculer la fréquence de travail, nous pouvons utiliser la formule :

F en Hz = (1 440 : C1) : (R1 + R2 + R2)

R étant en k et C en μF ; la constante 1440 est fournie par le constructeur du circuit intégré. Avec les valeurs de la liste des composants, nous avons en effet en théorie la formule suivante (pensez à la tolérance des condensateurs) :
F = (1 440 : 0,01) : (3,3 + 22 + 22) = 3 044 Hz ou 3,044 kHz.

Mais là encore la valeur de la tension de sortie prélevable dépend du courant consommé par le circuit à alimenter :

courant maximum 40 mA : jusqu’à 19 V en sortie
courant maximum 22 mA : jusqu’à 20 V en sortie

Attention, au cours du montage respectez bien la polarité des trois condensateurs électrolytiques C3 - C4 - C5, ainsi que celle de DS1 et DS2.

Figure 1 : Schéma électrique du convertisseur élévateur de tension.

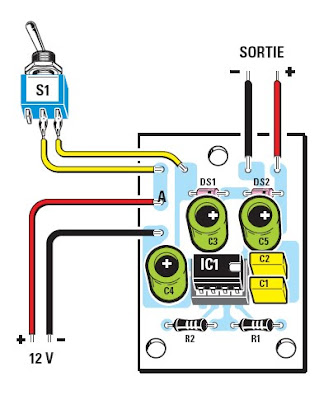

Figure 2 : Schéma d’implantation des composants de la platine du convertisseur élévateur de tension. Attention à la polarité des DS1 et DS2 (bagues vers la droite). Ces dernières seront endommagées si le circuit d’utilisation consomme plus de 50 mA.

Figure 3 : Dessin à l’echelle 1 du circuit imprimé double face

Liste des composants
R1 ........ 3,3 kΩ
R2 ........ 22 kΩ
C1 ........ 0,01 μF (10 nF) polyester
C2 ........ 10 nF polyester
C3 ........ 47 μF électrolytique
C4 ........ 47 μF électrolytique
C5 ........ 47 μF électrolytique
DS1 ....... 1N4148
DS2 ....... 1N4148
IC1 ....... NE555
S1 ........ interrupteur à levier
