Un message vocal d’accueil pour vos clients ou vos amis

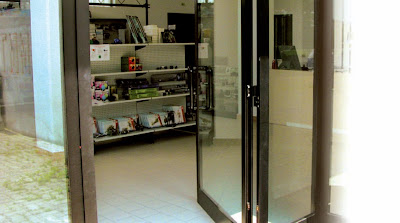

Si vous avez un magasin avec une vitrine et une entrée (!), quand votre client se décidera à en pousser la porte, il sera accueilli automatiquement par le message de bienvenue (ou autre, par exemple, en sortant, «au revoir») que vous aurez pré-enregistré. Voici donc un appareil reproducteur numérique de message, doté d’un capteur qui détecte le passage (entrée ou sortie) de la personne. Idéal pour la promotion de vos activités commerciales, l’appareil peut sans doute aussi trouver une application ludique : pourquoi ne pas accueillir vos amis avec ? Cela les surprendrait.

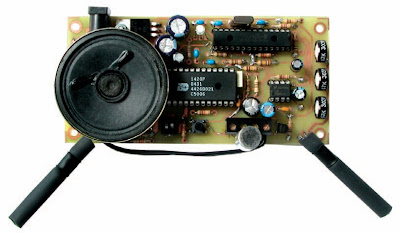

Pour construire ce reproducteur de message d’accueil, vous devrez insérer et souder pas mal de composants, tous du même côté (face composants), comme le montre la photo du bas à la page suivante. Le schéma d’implantation des composants est en effet plutôt dense. Le microcontrôleur est disponible déjà programmé, ainsi que les autres composants, chez certains de nos annonceurs. La figure 1 et la liste des composants vous aideront à mener à bien la construction.
Ensuite, pour protéger la platine, vous l’insèrerez dans un boîtier. D’où vous laisserez sortir les deux capteurs directionnels à photorésistances et dans lequel vous pratiquerez un orifice pour le microphone ; pour le hautparleur il suffira de percer de multiples petits trous de 2 mm sur une circonférence d’un diamètre de 40 mm environ.
Faites également trois trous sur le côté pour le réglage des trimmers : R3 = volume, R2 = sensibilité des capteurs, R4 = durée d’inhibition d’un capteur quand l’autre a été déclanché.
Une fois la platine réalisée et installée dans son boîtier, paramétrez le circuit en vous aidant de la figure 4 et enregistrez votre message.

Figure 1 : Schéma électrique du reproducteur de message d’accueil.

Le coeur du module est, comme souvent, un PIC16F876 (U4) mais on a cette fois aussi un poumon : le circuit intégré synthétiseur vocal U3 ISD1420. U2 est un classique amplificateur BF LM386. Le régulateur U1 7805 alimente U4 et U3 à partir de la tension continue d’entrée de 12 V, laquelle alimente U2.

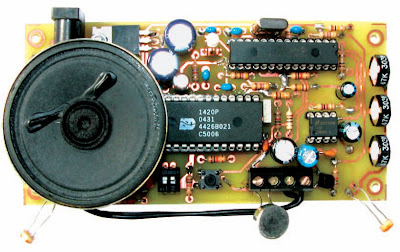

Figure 2 : Photo d’un des prototypes de la platine du reproducteur de message d’accueil.

Une fois la platine terminée, il vous faudra insérer les deux photorésistances dans un morceau de gaine thermorétractable dont vous fermerez le fond (côté fils) avec de la colle. Vous aurez ainsi réalisé deux capteurs de passage unidirectionnels.

Liste des composants ET580
R1...... 10 kΩ
R2...... 47 kΩ trimmer vertical
R3...... 47 kΩ trimmer vertical
R4...... 47 kΩ trimmer vertical
R5...... 470 Ω
R6...... 470 Ω
R7...... 100 kΩ
R8...... 100 kΩ
R9...... 100 kΩ
R10 .... 4,7 kΩ
R11 .... 470 kΩ
R12 .... 3,3 kΩ
R13 .... 1 kΩ
R14 .... 1 kΩ
R15 .... 10 kΩ
R16 .... 4,7 kΩ
R17 .... 10 kΩ
R18 .... 1 kΩ
R19 .... 10 kΩ
R20 .... 10 kΩ
R21 .... 100 kΩ
R22 .... 100 kΩ
C1...... 100 nF multicouche
C2...... 470 μF 25 V électrolytique
C3...... 100 nF multicouche
C4...... 470 μF 25 V électrolytique
C5...... 100 nF multicouche
C6...... 470 μF 25 V électrolytique
C7...... 10 pF céramique
C8...... 10 pF céramique
C9...... 100 nF multicouche
C10 .... 4,7 μF 100 V électrolytique
C11 .... 1 μF 100 V électrolytique
C12 .... 100 nF multicouche
C13 .... 47 nF 100 V polyester
C14 .... 10 μF 100 V électrolytique
C15 .... 220 μF 16 V électrolytique
C16 .... 100 μF 25 V électrolytique
C17 .... 100 nF multicouche
D1 ..... 1N4007
LD1 .... LED bicolore
Q1...... quartz 4 MHz
T1 ..... BC557
U1...... 7805
U2...... LM386
U3...... ISD1420
U4...... PIC16F876-EF580 déjà programmé en usine
P1...... micropoussoir
DS1 .... dip-switch à deux microinterrupteurs
FR1..... photorésistance 0 lux = 1 M / 1000 lux = 0,55 k
FR2..... photorésistance 0 lux = 1 M / 1000 lux = 0,55 k

Divers :
1 support 2 x 14
1 support 2 x 14 pas double
1 support 2 x 4
1 prise jack d’alimentation
2 borniers à 2 pôles
1 capsule microphonique
1 haut-parleur 8 ohms 50 mm
1 boulon 3MA 10 mm
