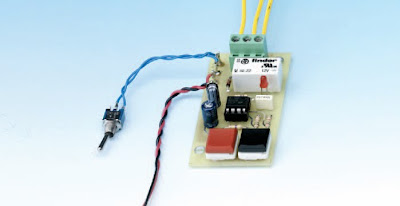

Un temporisateur à commandes start et stop à base de circuit intégré NE555



Ce temporisateur, à la différence du précédent, est doté de commandes de démarrage (start) et d’arrêt (stop). On peut calculer la durée d’enclenchement du relais au moyen de la formule :

T en seconde = 0,0011 x R3 x C1

R étant en k et C en μF.
Avec les valeurs de la liste des composants de la figure 1, nous aurons une durée de :
T = 0,0011 x 470 x 100 = 51,7 s.

Quand on presse P1, on obtient la fonction start : le relais se colle et DL1 s’allume. La durée d’enclenchement de RL1 dépend des valeurs de R3/C1, mais avec ce circuit on peut décoller le relais avant l’écoulement du délai, au moyen de P2 (poussoir de stop). Si on presse à nouveau P1, le relais se colle à nouveau pour la même durée fixe…qu’à tout moment cependant on peut interrompre avec P2.
Pour réduire le délai de la temporisation il faudrait remplacer R3 par un trimmer ou un potentiomètre de 470 k.

Figure 1 : Schéma électrique du temporisateur à commandes start et stop.

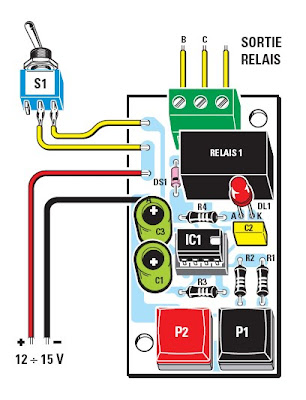

Figure 2 : Schéma d’implantation des composants de la platine du temporisateur à commandes start et stop.

Figure 3 : Dessin à l’echelle 1 du circuit imprimé double face

Liste des composants
R1 ...... 15 kΩ
R2 ...... 15 kΩ
R3 ...... 470 kΩ
R4 ...... 470 Ω
C1 ...... 100 μF électrolytique
C2 ...... 10 nF polyester
C3 ...... 47 μF électrolytique
DS1 ..... 1N4148
DL1 ..... LED rouge
IC1 ..... NE555
S1 ...... interrupteur à levier
P1 ...... poussoir de démarrage (start)
P2 ...... poussoir d’arrêt (stop)
RL1 ..... relais 12 V
