Un avertisseur de risque de verglas

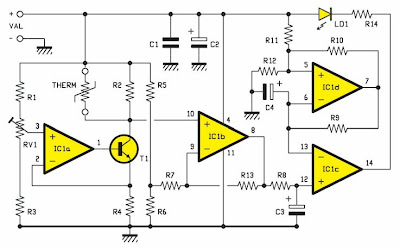

Ce circuit pour voiture vous signale un risque de verglas. L’appareil utilise comme capteur une thermistance NTC avec sa tige filetée et son écrou de fixation. La LED commence à clignoter quand la température au sol est propice à la formation du verglas : au dessous de ce point, la LED reste continûment allumée. Le circuit utilise les quatre amplificateurs opérationnels se trouvant dans un LM324. Le trimmer RV1 permet de régler avec précision le seuil de l’alarme.



Liste des composants
R1, R2 ........ 27 kΩ
R3, R4 ........ 2,2 kΩ
R5, R6 ........ 4,7 kΩ
R7 à R12 ...... 100 kΩ
R13 ........... 220 kΩ
R14 ........... 680 Ω
RV1 ........... 1 kΩ trimmer
C1 ............ 100 nF multicouche
C2 ............ 100 μF 25VL électrolytique
C3, C4 ........ 4,7 μF 50VL électrolytique
LD1 ........... led rouge 5 mm
IC1 ........... LM324
T1 ............ BC547
THERM thermistance NTC

Divers:
- support 7+7
- bornier 2 points (2 x.)
