Un temporisateur avec commandes de départ et d’arrêt

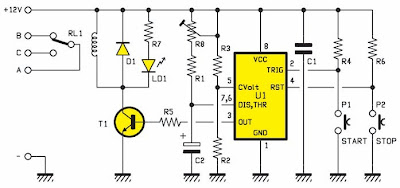

Temporisateur universel avec sortie à relais activable par pression sur un poussoir de “start” et désactivable, à tout moment, par pression sur le poussoir de “stop”. Le contact du relais permet de commander tout type d’appareil électrique fonctionnant sous une tension jusqu’à 250 V et un courant jusqu’à 2 A. Le montage utilise un 555 comme temporisateur avec un circuit RC dont la constante de temps peut être réglée avec un trimmer entre 0 et 15 minutes environ.



Liste des composants
R1 .... 1 kΩ
R2 .... 10 kΩ
R3 .... 4,7 kΩ
R4 .... 1 kΩ
R5 .... 10 kΩ
R6 .... 4,7 kΩ
R7 .... 1 kΩ
R8 .... Trimmer 2,5 MΩ
C1 .... 100 nF multicouche
C2 .... 100 μF 16 VL électrolytique
D1 .... 1N4148
T1 .... BC547
U1 .... NE555
LD1 ... Led 5 mm rouge
P1 .... Poussoir de C.I. NO
P2 .... Poussoir de C.I. NO
RL1 ... Relais 12V

Divers:
- support 4+4
