Un chargeur / déchargeur de batterie

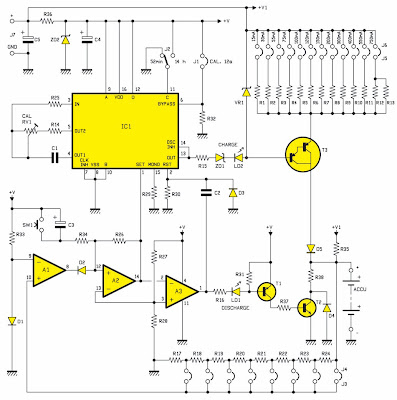

Ce circuit permet de recharger la quasi-totalité des batteries Ni-CD ou Ni-MH disponibles dans le commerce. De plus on trouve un circuit de décharge, indispensable pour prolonger la vie des batteries, souffrant du fameux “effet mémoire”. Enfin l’appareil offre la possibilité d’effectuer des recharges en mode rapide (52 minutes) ou en mode normal (14 heures). Tous les paramètres sont réglables facilement au moyen de cavaliers. Pour sélectionner la tension de charge (1,2 V, 2,8 V, 3,6 V, 4,8 V, 6 V, 7,2 V, 8,4 V et 9,6 V) il est nécessaire de positionner comme il faut les cavaliers J3 et J4. Pour choisir le courant de charge (de 15 à 750 mA) on déplace les cavaliers J5 et J6 et pour fixer le temps de charge le cavalier J2. Pour alimenter le circuit, on utilise une petite alimentation bloc secteur 230 V capable de fournir une tension continue de 15 V et un courant de 800 mA.



Liste des composants
R1 ................ 82 Ω
R2 ................ 47 Ω
R3 ................ 22 Ω
R4 ................ 18 Ω
R5 ................ 12 Ω
R6 ................ 10 Ω
R7 ................ 8,2 Ω
R8 ................ 6,8 Ω
R9 ................ 4,7 Ω
R10, R12, R13 ..... 3,3 Ω
R11 ............... 2,2 Ω
R14 ............... 100 kΩ
R15 ............... 470 Ω
R16 ............... 2,2 kΩ
R17 ............... 120 kΩ
R18 ............... 15 kΩ
R19 ............... 22 kΩ
R20 ............... 33 kΩ
R21 ............... 47 kΩ
R22 ............... 82 kΩ
R23 ............... 150 kΩ
R24 ............... 470 kΩ
R25, R26 .......... 10 kΩ
R27 ............... 3,3 kΩ
R28 ............... 10 kΩ
R29 à R32 ......... 10 kΩ
R33 ............... 1 kΩ
R34 ............... 33 Ω
R35 ............... 1 MΩ
R36 ............... 82 Ω
R37 ............... 270 Ω (1W)
R38 ............... 10 Ω (10W)
RV1 ............... 250 kΩ
C1, C2 ............ 47 nF 63VL polyester
C3 ................ 1 μF 50VL électrolytique
C4 ................ 10 μF 35VL électrolytique
C5 ................ 1000 μF 25VL électrolytique
D1 à D3 ........... 1N4148
D4, D5 ............ 1N4007
LD1 ............... 3 mm rouge
LD2 ............... 3 mm verte
ZD1 ............... 6,2 V
ZD2 ............... 12V (1,3 W)
T1 ................ BC557
T2................. BD237
T3................. BD676
IC1................ CD4536
IC2................ LM324
VR1 ............... LM385
SW1 ............... poussoir NO.
J1 ................ jumper 2 points
J2 ................ jumper 3 points
J3, J4 ............ jumper 8 points (2 x)
J5, J6 ............ jumper 12 points (2 x)

Divers:
- support 7+7 pin;
- support 8+8 pin;
- jumper long;
- fiche alimentation
- dissipateur ailette
- clips pour batterie
