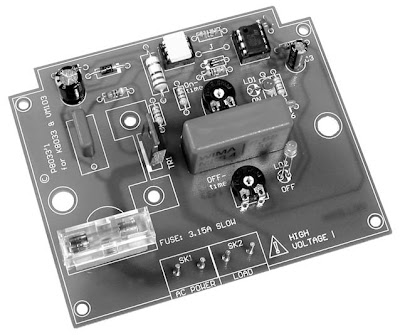

Un clignotant 230 V

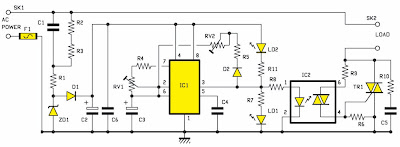

Un circuit simple pour réaliser un module clignotant idéal pour commander les lumières d’une discothèque, une signalisation de sécurité, des ampoules, des transformateurs ferromagnétiques pour ampoules halogènes, etc. Les durées des périodes d’activation et de désactivation peuvent être réglées séparément. Le module clignotant peut fonctionner avec des charges résistives ou légèrement inductives. Le circuit utilise un 555 en configuration astable avec possibilité de régler la période de Ton (de 50 ms à 2,5 s) et celle de Toff (de 0,5 à 15 s) au moyen des trimmers RV1 et RV2. L’impulsion de sortie est transférée au triac de puissance au moyen d’un phototriac avec “zero crossing detector” (détecteur de passage par zéro), ce qui permet de réduire drastiquement les parasites de commutation (malgré l’absence de self d’antiparasitage, l’appareil entre dans la norme EN55015). L’alimentation des composants actifs récupère directement la tension secteur à travers un réseau RC et une zener de 12 V. Même en l’absence de toute charge, LD1 et LD2 visualisent l’état de la sortie. Avec les composants conseillés, la puissance maximale de sortie est de 500 W avec la tension secteur 230 V.



Liste des composants
R1 ............... 220 Ω 1W
R2, R3 ........... 220 kΩ
R4, R5 ........... 1 kΩ
R6, R9 ........... 470 Ω
R7, R11 .......... 1,5 kΩ
R8 ............... 680 Ω
R10 .............. 47 Ω
RV1 .............. 470 kΩ trimmer
RV2 .............. 47 kΩ trimmer
C1 ............... 680 nF 630VL polyester
C2 ............... 220 μF 25VL électrolytique
C3 ............... 47 μF 25VL électrolytique
C4 ............... 10 nF céramique
C5 ............... 10 nF 630VL polyester
C6 ............... 100 nF multicouche
D1 ............... 1N4007
D2 ............... 1N4148
ZD1 .............. zener 12V 1W
LD1 .............. led rouge 3 mm
LD2 .............. led verte 3 mm
TR1 .............. BT136-600 TRIAC
IC1 .............. NE555
IC2 .............. MOC3041
F1 ............... fusible 3,15A ret.

Divers:
- porte fusible de CI
- couvercle pour porte fusible
- support 3+3
- support 4+4
