Un convertisseur température / impulsions

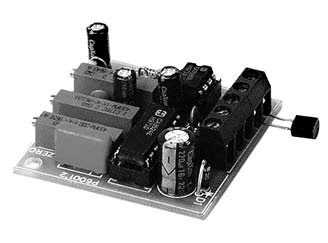

Ce circuit permet de convertir la température détectée par la sonde en un train d’impulsions de durée proportionnelle.
Ainsi, quand il faut transférer l’information à distance au moyen d’un câble, le signal peut parvenir à destination sans problème. Ici, à chaque degré correspond une durée d’impulsion d’environ 200 μs. Le dispositif est en mesure de fonctionner dans une gamme de températures allant de –40 °C (–40 °F) à +150 °C (302 °F) auxquelles correspondent des durées de 2 ms à 40 ms. Notre circuit utilise un amplificateur opérationnel CA3160 produisant une tension continue proportionnelle à la température détectée par la sonde. Un second circuit intégré, un générateur PWM contrôlé en tension, produit des impulsions de durée proportionnelle à cette tension et donc, finalement, à la température détectée.
Le circuit est alimenté en 12 VDC 20 mA.



Liste des composants
R1 .... 240 kΩ 1%
R2 .... 15 kΩ 1%
R3 .... 3 kΩ 1%
R4 .... 4,7 kΩ 1%
R5 .... 10 kΩ 1%
R6 .... 1,8 kΩ 1%
R7 .... 1,8 kΩ 1%
R8 .... 560 Ω
RV1 .. 1 kΩ trimmer multitours
RV2 .. 200 kΩ trimmer multitours
RV3 .. 5 kΩ trimmer multitours
C1 ..... 470 pF céramique
C2 ..... 470 pF céramique
C3 ..... 470 nF 63VL polyester
C4 à C6 .... 10 μF 63VL électrolytique
C7.....220 μF 25VL électrolytique
D1 ....1N4007
IC1....3160
IC2....3524
SENSOR KTY81

Divers:
- gaine thermo.
- support 8+8
- support 4+4
- bornier 3 points
- bornier 2 points
