Un micro espion UHF, le récepteur

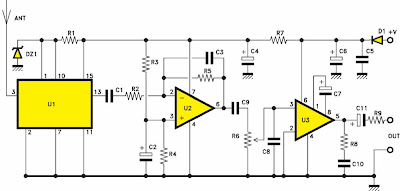

Idéal pour recevoir le signal émis par l’émetteur décrit ci-devant. Ce circuit utilise comme section HF un module CMS (déjà monté et réglé). La tension d’alimentation est de 9 V et la puissance audio de sortie est de 0,5 W.
Comme antenne on peut utiliser un morceau de fil de 17 cm de longueur ou une antenne souple UHF.

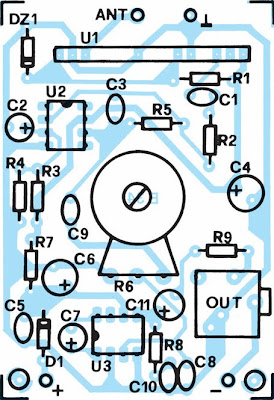

Liste des composants RX
R1 ............. 150 Ω
R2 ............. 47 kΩ
R3, R4 ......... 22 kΩ
R5 ............. 100 kΩ
R6 ............. 47 kΩ potentiomètre
R7 à R9 ........ 10 Ω
C1, C5 ......... 100 nF multicouche
C2 ............. 10 μF 16 V électrolytique
C3 ............. 2,2 nF céramique
C4, C6 ......... 470 μF 16 V électrolytique
C7 ............. 1 μF 16 V électrolytique
C8 ............. 1 nF céramique
C9, C10 ........ 100 nF multicouche
C11 ............ 220 μF 16 V électrolytique
D1 ............. 1N4007
DZ1 ............ 5,1 V zener 0,5W
U1 ............. RF290/433 Aurel
U2 ............. 741
U3 ............. LM386

Divers
- boîtier en plastique avec porte pile (130x60x29 mm)
- Fil de cuivre rigide
- bouton
- Prise jack de circuit imprimé
- Auriculaire
