Une alarme avec capteur de pression

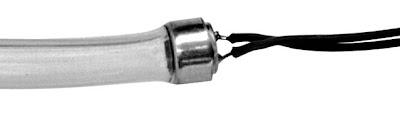

Active un relais quand quelqu’un ou quelque chose passe sur un tube en caoutchouc et l’écrase : idéal comme alarme anti intrusion à placer sous le paillasson de l’entrée ou sous un marchepied, mais aussi comme interrupteur pour commander l’ouverture de la porte ou du portail électriques au passage de la voiture. Le tube de caoutchouc ou plastique souple est fixé d’un côté à la capsule microphonique servant de capteur, l’autre extrémité étant laissée ouverte.

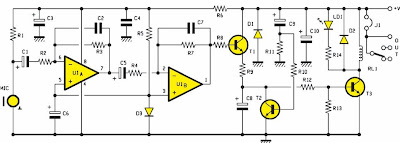

Liste des composants
R1 ................... 6,8 kΩ
R2 ................... 2,2 kΩ
R3 ................... 470 kΩ
R4 ................... 1 kΩ
R5 ................... 47 kΩ
R6 ................... 100 Ω
R7, R11, R13 ......... 100 kΩ
R8, R10 .............. 10 kΩ
R9 ................... 33 Ω
R12 .................. 22 kΩ
R14 .................. 1 kΩ
C1, C5 ............... 4,7 μF 50V électro.
C2, C7 ............... 470 nF polyester
C3 ................... 220 μF 25V électro.
C4 ................... 100 nF multicouche
C6 ................... 10 μF 50V électro.
C8 ................... 220 μF 25V électro.
C9 ................... 47 μF 16V électro.
C10 .................. 470 μF 25V électro.
D1, D2 ............... 1N4007 diode
D3 ................... 1N4148 diode
U1 ................... LM358
T1 ................... BC547B
T2 ................... BC547B
T3 ................... BD677
J1 ................... Jumper de c.i.
LD1 .................. led rouge 5 mm.
RL1 .................. Relais 12 V min.
MIC .................. capteur micro à tube pvc.

Divers:
- support 4 + 4;
- borniers 2 points ( 2 x.);
- bornier 3 points;
