Une alimentation universelle 5 à 14 V 1 A

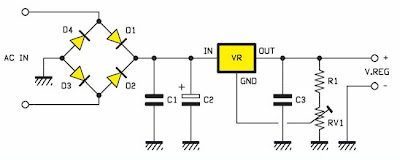

Un régulateur de tension fixe utilisé pour obtenir une tension variable ! Une idée pour mille applications : en effet, on n’a pas toujours sous la main le régulateur adéquat. Pour obtenir ce fonctionnement particulier, il suffit de relier la broche GND, qui normalement va à la masse, à la sortie par l’intermédiaire d’un pont résistif ad hoc. Mais si, à la place de ce dernier, on monte un trimmer ou un potentiomètre, le tour est joué. Notre circuit utilise un 7805 avec lequel il est possible d’obtenir une tension variable de 5 à 14 V pour un courant maximal de 1 A. A l’entrée du circuit on connecte l’enroulement secondaire d’un transformateur pouvant fournir une tension alternative de 15 V environ. Le régulateur doit être monté sur un dissipateur de chaleur adéquat.



Liste des composants
R1 ..... 270 Ω
RV1 .... 470 Ω
D1 ..... 1N4007
D2 ..... 1N4007
D3 ..... 1N4007
D4 ..... 1N4007
VR ..... 7805
C1 ..... 100 nF multicouche
C2 ..... 2200 μF 25VL électrolytique
C3 ..... 100 nF multicouche

Divers:
- vis 10 mm 3 MA
- écrou 3 MA
- dissipateur
