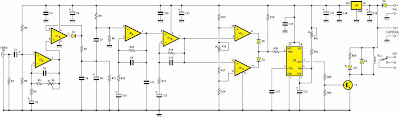

Un détecteur de mouvement vidéo



Inséré dans une ligne TVCF (circuit fermé), permet de détecter l’intrusion ou le mouvement d’une personne dans le local surveillé, en utilisant les images prises par une caméra vidéo : ce circuit peut constituer un excellent capteur pour système d’alarme ou pour demander l’attention du personnel de contrôle. Dispose d’une sortie à relais en mesure d’activer un enregistreur vidéo sur lequel s’enregistreront les prises en cas d’intrusion. Le circuit n’utilise que des composants analogiques. Alimentation 12 VDC.





Liste des composants
R1, R11 ..................... 100 Ω
R2 .......................... 47 kΩ
R3 .......................... 47 kΩ
R4 .......................... 1,5 kΩ
R5 .......................... 1,5 kΩ
R6 .......................... 4,7 kΩ trimmer
R7 .......................... 2,2 kΩ
R8 à R10, R14 ............... 330 kΩ
R12 ......................... 4,7 kΩ
R13 ......................... 33 kΩ
R15, R18, R20, R23, R25 ..... 1 kΩ
R16.......................... 4,7 kΩ trimmer
R17 ......................... 220 Ω
R19 ......................... 22 kΩ
R21 ......................... 470 kΩ trimmer
R22 ......................... 39 kΩ
R24 ......................... 10 kΩ
C1 .......................... 10 μF 25V électrolytique
C2 .......................... 100 μF 16V électrolytique
C3 .......................... 2,2 pF céramique
C4 .......................... 100 nF multicouche
C5 .......................... 47 μF 25V électrolytique
C6 .......................... 1 μF 63V polyester pas 5mm
C7 .......................... 1 μF 63V polyester pas 5mm
C8 .......................... 10 μF 63V électrolytique
C9 .......................... 47 nF 63V polyester 5mm
C10 ......................... 33 μF 16V électrolytique
C11 ......................... 1 μF 63V polyester 5mm
C12 ......................... 33 μF 16V électrolytique
C13 ......................... 1 μF 63V polyester 5mm
C14 ......................... 100 nF multicouche
C15 ......................... 10 nF 63V polyester 5mm
C16 ......................... 100 μF 16V électrolytique
C17 ......................... 100 μF 16V électrolytique
C18, C20 .................... 100 nF multicouche
C19 ......................... 220 μF 25V électrolytique
C21 ......................... 1000 μF 16V électrolytique
D1 à D3 ..................... diode 1N4148
D4, D5 ...................... diode 1N4007
T1 .......................... BC547 Transistor
LD1 ......................... LED rouge 5mm
U1 .......................... TL082
U2 .......................... LM324
U3 .......................... 555
U4 .......................... 7809 régulateur
RL1 ......................... Relais 12V

Divers:
- support 4 + 4 ( 2 x. )
- support 7 + 7
- bornier 2 points ( 2 x. )
- bornier 3 points
- prise RCA de c.i
