Un mini-émetteur de télévison 1 ou 20 mW en UHF pour la surveillance

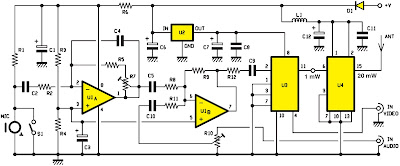

Figure 1 : Schéma électrique de l’émetteur de télévision 20 mW en UHF.

Réaliser un émetteur afin d’envoyer à distance l’image filmée par une caméra vidéo ainsi que l’audio capté par un micro a toujours été le rêve de beaucoup d’expérimentateurs. Dans cet article, vous verrez comment utiliser un module hybride CATV pour réaliser un émetteur audio/vidéo travaillant à 479,5 MHz et dont le signal pourra être reçu par n’importe quel téléviseur, sur le canal 22 UHF. Cette réalisation sera idéale pour surveiller des lieux, à distance, par l’intermédiaire d’une mini-caméra vidéo et d’un micro electret.

Depuis les premiers modulateurs et les émetteurs à transistor, la technologie a considérablement progressé, au point que l’on trouve à présent des modules hybrides équipés de tout le nécessaire pour réaliser un mini-émetteur de télévision complet. Les modules Aurel MAV (émetteur) et MCA (booster 20 mW), ont été développés pour des applications CATV, mais peuvent être utilisés pour rayonner un signal dans l’éther. Ils acceptent, en entrée, des signaux générés par des caméras vidéo, des magnétoscopes et autres, en utilisant directement les lignes provenant de leurs connecteurs de sortie standards (SCART, etc.). Ces dispositifs travaillent en UHF, et plus précisément, sur le canal 22.
Cette réalisation peut être utilisée dans les applications les plus diverses : si on exclut le domaine de la télévision pure, on pourra la mettre en oeuvre aussi bien dans le domaine de la sécurité (pour contrôler à distance ce qui se passe et ce qui se dit dans un autre endroit) que dans celui du modélisme (émission à distance de l’image fi lmée par un modèle réduit d’avion ou d’hélicoptère par exemple).
L’utilisation d’un canal télévision pour transmettre l’information audio/vidéo présente de nombreux avantages, mais également quelques inconvénients. Evidemment, du point de vue économique, l’utilisation d’un téléviseur normal comme écran de réception est certainement la solution la plus intéressante, surtout si l’on considère que les ensembles TX/RX qui travaillent sur des fréquences spéciales (généralement 2,4 GHz) coûtent relativement cher.
Le revers de la médaille, c’est le fait que quiconque (pour peu qu’il se trouve dans le rayon de couverture de notre émetteur audio/vidéo), peut voir les images.

L’émetteur TV UHF 1 mW
Le schéma est donné en fi gure 1. Pour cette version, on ne montera pas le booster U4 (on peut également supprimer L1, C11 et C12) et l’antenne sera raccordée à la broche 11 de U3.
Le signal audio capté par la capsule microphonique (MIC) est amplifi é par les circuits U1a et U1b. Une entrée BF de ligne est également prévue (IN AUDIO). Le gain de la section microphonique est réglable par l’intermédiaire du trimmer R7. Ce dernier permet d’adapter le circuit au type de micro utilisé.
L’audio qui sort du premier circuit (U1a) passe sur l’entrée du second étage (U1b) par l’intermédiaire du condensateur C5, où il est alors mélangé au signal qui a été appliqué à l’entrée de la ligne IN AUDIO. Le circuit U1b est, en effet, confi guré en "additionneur- inverseur" et sert de mélangeur si le micro MIC et la BF se trouvent tous les deux sur la ligne IN AUDIO. A ce sujet, il faut observer que l’additionneur a pour seul but de permettre l’utilisation du petit microphone ou de l’entrée à haut niveau, et qu’il présente le même gain sur chacune des lignes respectivement reliées à R8 et R11 (condensateurs de couplage C5 et C10).
En outre, si l’on souhaite prélever la BF sur la sortie audio d’une caméra vidéo ou d’un magnétoscope, il est préférable de fermer l’interrupteur S1, de façon à déconnecter la partie correspondante à U1a et à faire en sorte qu’aucune interférence, qui pourrait atteindre le module hybride, ne puisse être amplifi ée.
Le signal arrive sur la broche 2 de U3 par l’intermédiaire du condensateur C9 qui garantit la séparation des circuits de polarisation et le transfert optimal du signal à émettre.
Le signal vidéo entre sur le connecteur RCA marqué "IN VIDEO" et rejoint directement la broche 4, sans aucun couplage. Evidemment, le niveau doit être au standard de 1 Vpp sur 75 ohms, même si une amplitude allant jusqu’à 1,2 volt crête à crête est tolérée.
Les contacts 1, 3 et 7 du module hybride sont reliés à la masse, ainsi que la broche 10, tandis que l’alimentation stabilisée 5 volts est appliquée à la broche 8.
L’antenne émettrice est reliée à la broche 11 et peut être un simple morceau de fi l de cuivre de 15 centimètres ou bien un brin télescopique de même longueur : dans ce cas-là, on parle alors d’une antenne à 1/4 d’onde. La portée pouvant ainsi être obtenue est d’environ cinquante mètres.

L’émetteur TV UHF 20 mW
La principale différence avec le modèle 1 mW se trouve au niveau de l’étage HF.
Dans ce montage, la fréquence radio générée par le premier module hybride n’est pas envoyée directement à l’antenne mais à l’entrée du module booster, sur la broche 6, qui amplifi e le signal jusqu’à un niveau de 13 dBm, ce qui équivaut à environ 20 mW.
L’antenne, qui là aussi peut être un morceau de fi l de cuivre émaillé de 12 ou 15/10, sera connectée à la prise marquée “ANT”, raccordée à la broche 15. La portée est d’environ 150 à 200 mètres.
Pour éliminer les éventuels retours HF sur l’alimentation, nous avons ajouté la self de choc L1, une VK200 et nous avons découplé, par C11 et C12, l’entrée alimentation du module MCA-UHF.

A propos du module MCA-UHF
Si vous voulez commencer vos essais en petite puissance tout en vous réservant la possibilité de monter par la suite le module MCA-UHF, réalisez le circuit 1 mW et ne montez pas, bien entendu le module MCA, ni L1, C11 et C12.
Raccordez votre antenne directement sur la broche 11 du module MAV-UHF. Vous pourrez passer à l’émetteur 20 mW quand bon vous semblera, en ajoutant seulement ces quatre éléments sur votre circuit.

Figure 2 : Schéma d’implantation des composants de l’émetteur de télévision.

Figure 3 : Dessin, à l’échelle 1, du circuit imprimé de l’émetteur de télévision.

Figure 4 : Photo d’un des prototypes de l’émetteur de télévision en version 20 mW.

Figure 5 : Le module émetteur Aurel MAV-UHF.

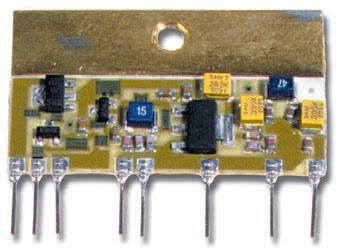

Figure 6 : Le module booster Aurel MCA-UHF.

Liste des composants
R1 .......... 4,7 kΩ
R2 .......... 2,2 kΩ
R3 .......... 10 kΩ
R4 ........... 10 kΩ
R5 .......... 2,2 kΩ
R6 .......... 100 Ω
R7 .......... 470 kΩ trimmer
R8 .......... 4,7 kΩ
R9 ........... 47 kΩ
R10 .......... 47 kΩ trimmer
R11 ......... 4,7 kΩ
R12 ......... 4,7 kΩ
C1 .......... 100 μF 25 V électr.
C2 .......... 100 nF multicouche
C3 ........... 10 μF 25 V électr.
C4 .......... 150 pF céramique
C5 .......... 100 nF multicouche
C6 .......... 470 μF 25 V électr.
C7 .......... 100 μF 25 V électr.
C8 .......... 100 nF multicouche
C9 .......... 100 nF multicouche
C10 ......... 100 nF multicouche
C11* ........ 100 nF multicouche
C12* ........ 470 μF 25 V électr.
D1 .......... Diode 1N4007
U1 .......... Intégré LM358
U2 .......... Régulateur 7805
U3 .......... Module Aurel MAV-UHF
U4* ........ Module Aurel MCA-UHF
S1 .......... Inter pour ci
MIC......... Micro électret préamp.
ANT......... Antenne accordée
L1*......... Self de choc VK200

Divers :
2 ............ Prises RCA pour ci
1 ............ Support 2 x 4 broches
1 ............ Prise alimentation
1 ............ Radiateur ML33
Les composants marqués d’un astérisque sont montés sur la version 20 mW.


Pour terminer
A présent, l’émetteur vidéo est prêt à fonctionner car il ne nécessite aucun réglage préliminaire. Les seuls réglages concernant le niveau du signal audio (micro ou ligne), doivent être effectués pendant l’émission.
On peut, dès lors procéder, à un premier essai du dispositif, en allumant un téléviseur et en vérifi ant s’il y a déjà un autre émetteur sur le canal qui nous intéresse.
Il faut ensuite alimenter l’émetteur avec une tension de 12 volts continus et insérer dans l’entrée RCA femelle, indiquée "IN VIDEO", le RCA mâle du signal vidéo composite prélevé, par exemple, à la sortie (OUT) d’une caméra vidéo ou d’un magnétoscope, puis vérifi ez que les images attendues apparaissent bien sur l’écran de votre téléviseur.
A la limite, vous devrez régler le niveau du volume sonore, afi n d’obtenir le meilleur rendu en évitant la distorsion dans le hautparleur du téléviseur.
Pour une bonne utilisation, il est préférable d’insérer l’émetteur dans un boîtier plastique duquel il sera possible de faire sortir la connexion de l’antenne : à ce sujet, un connecteur BNC femelle dont vous relierez la broche centrale à la piste "ANT" du circuit imprimé, et le corps à la masse, conviendra parfaitement.
Bien entendu, ces connexions devront être les plus courtes possible.
On pourrait améliorer sérieusement la portée en utilisant une antenne directionnelle à grand gain sur l’émetteur et sur le téléviseur.
Néanmoins, nous sortirions ainsi du cadre de l’expérimentation pour entrer dans celui de l’émission de télévision, ce qui est tout à fait interdit dans notre pays.
En France, la réglementation est assez stricte en matière de télévision. Pour éviter de désagréables ennuis, respectez-la ! En tout état de cause, n’utilisez pas ces émetteurs pour transmettre des images litigieuses.
