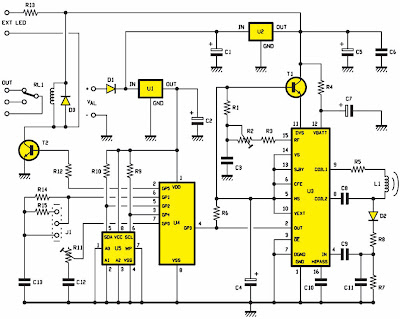

Une serrure à transpondeur



Clé à transpondeur à microcontrôleur pour dispositifs à 125 kHz capable d’apprendre les codes de nombreux badges à transpondeur (jusqu’à 200 codes). Ces badges pourront ensuite activer l’appareil (sortie à relais avec modes impulsionnel ou bistable) simplement en approchant le badge du lecteur. Alimentation 12 VDC.

Liste des composants
R1 ................. 68 kΩ
R2 ................. 50 kΩ trimmer multitours
R3 ................. 39 kΩ
R4 ................. 330 Ω
R5 ................. 220 Ω
R6, R12 ............ 10 kΩ
R7 ................. 470 kΩ
R8 à R10, R14 ...... 4,7 kΩ
R11 ................. 4,7 kΩ trimmer
R13 ................ 1,2 kΩ
R15 ................ 2,2 kΩ
C1 ................. 220 μF 25V électrolytique
C2 ................. 47 μF 25V électrolytique
C3 ................. 4,7 nF 100V polyester
C4 ................. 47 μF 25V électrolytique
C5 ................. 220 μF 16V électrolytique
C6 ................. 100 nF multicouche
C7 ................. 47 μF 25V électrolytique
C8 ................. 2,2 nF multicouche
C9 ................. 1500 pF céramique
C10 ................ 330 nF 100VL polyester
C11 ................ 1500 pF céramique
C12, C13 ........... 100 nF multicouche
D1, D3 ............. 1N4007 diode
D2 ................. 1N4148 diode
T1 ................. MPSA13 transistor
T2 ................. BC547B transistor
U1 ................. 78L05 régulateur
U2 ................. 7812 régulateur
U3 ................. U2270B
U4 ................. PIC12C672-P (MF318)
U5 ................. 24LC256
RL1 ................ Relais 12V
L1 ................. X9 bobine
J1 ................. jumper

Divers:
- bornier 2 points (3 x.)
- bornier 3 points
- strip 3 points
